Les assemblages bois-métal représentent aujourd’hui un enjeu majeur dans la construction d’escaliers modernes, alliant performance structurelle et esthétique architecturale. Cette technique hybride permet de combiner la flexibilité du bois avec la résistance mécanique de l’acier, offrant des possibilités créatives infinies aux architectes et maîtres d’œuvre. L’évolution des normes européennes et l’émergence de nouveaux matériaux de fixation transforment radicalement les approches constructives traditionnelles.
La maîtrise des assemblages mixtes nécessite une compréhension approfondie des comportements mécaniques différentiels entre ces deux matériaux. Les variations dimensionnelles dues aux changements hygrométriques du bois et les phénomènes de dilatation thermique de l’acier constituent des défis techniques que seule une approche méthodique peut résoudre efficacement.
Techniques de fixation vissées pour limons bois sur structure métallique
Les systèmes de fixation vissée constituent la solution la plus polyvalente pour assembler les limons bois sur structures métalliques. Cette approche permet un ajustement précis lors du montage et facilite les interventions de maintenance ultérieures. L’évolution des quincailleries spécialisées offre désormais des solutions adaptées à chaque configuration structurelle spécifique.
Assemblage par tire-fond galvanisés M12 dans profilés IPE
Les tire-fonds galvanisés de diamètre M12 représentent la solution de référence pour fixer les limons bois directement dans les âmes de profilés IPE. Cette technique nécessite un perçage préalable d’un diamètre de 10 mm dans l’acier, permettant un taraudage optimal du filetage métrique. La galvanisation à chaud assure une protection anticorrosion de classe C4 selon la norme ISO 12944, garantissant une durabilité de 25 ans minimum en environnement intérieur.
Le couple de serrage recommandé varie entre 180 et 220 Nm selon l’essence de bois utilisée. Pour les bois durs comme le chêne ou le hêtre, privilégiez un pré-perçage de 8 mm de diamètre afin d’éviter les fendillements. La longueur minimale d’ancrage dans le bois doit représenter 8 fois le diamètre nominal, soit 96 mm pour un M12.
Fixations chimiques HIT-HY 200 pour chevilles d’ancrage
Les fixations chimiques HIT-HY 200 de Hilti révolutionnent les assemblages dans les structures creuses ou les profilés à parois minces. Cette résine hybride bi-composant développe une résistance à l’arrachement supérieure de 40% aux chevilles mécaniques traditionnelles. Le temps de durcissement de 45 minutes à 20°C permet un positionnement précis des éléments bois avant la prise définitive.
L’application nécessite un perçage de 14 mm de diamètre pour une tige filetée M12. La profondeur d’ancrage minimale de 80 mm garantit une résistance caractéristique de 28 kN en traction. Cette solution s’avère particulièrement adaptée aux fixations en sous-face de dalles béton ou dans les tubes structurels de forte section.
Boulonnerie traversante avec rondelles de répartition
La boulonnerie traversante constitue l’assemblage le plus fiable pour les sollicitations importantes. L’utilisation de boulons HM 8.8</code
de classe 8.8 associés à des rondelles larges de répartition permet de limiter fortement les risques d’écrasement du bois au droit des appuis. On privilégiera des rondelles type DIN 9021 de diamètre extérieur 40 à 50 mm pour des boulons M12, de façon à augmenter la surface de contact et à réduire la contrainte locale dans les fibres du limon. Les boulons traversants sont particulièrement indiqués lorsque la structure métallique est constituée de plats ou de tubes rectangulaires soudés en crémaillère.
Pour un assemblage bois-métal durable, il est recommandé de placer systématiquement une entretoise rigide (bague acier ou manchon) entre les deux flancs métalliques lorsque l’on serre en sandwich un limon bois. Cette entretoise empêche l’écrasement progressif du bois lors du serrage et au fil des années. Un serrage contrôlé au couple (entre 60 et 80 Nm pour des M12 en classe 8.8) garantit un contact permanent sans glissement, tout en évitant la plastification des rondelles dans l’acier de structure.
Systèmes d’équerres renforcées simpson Strong-Tie
Les équerres structurelles renforcées de type Simpson Strong-Tie (gammes ABR, ABR105, ACR…) constituent une solution rapide et industrialisable pour les assemblages bois-métal d’escaliers. Elles permettent de reprendre des efforts combinés de cisaillement et de traction, notamment au niveau des ancrages de limons sur les paliers, repos intermédiaires ou murs porteurs. Leur géométrie ajourée optimise les trajectoires d’efforts tout en offrant de nombreuses possibilités de perçages pour vis structurelles, tire-fonds ou boulons.
Dans le cas d’un limon bois posé sur un palier métallique, on utilisera par exemple des équerres ABR105 fixées côté acier par des boulons M10 classés 8.8 et côté bois par des vis structurelles CSA 5.0 x 50 ou CSA 6.0 x 80. Le fabricant fournit pour chaque référence les valeurs de portance caractéristique (kN) dans les différentes directions (F1, F2, F3), ce qui simplifie les vérifications de dimensionnement. L’intérêt de ces systèmes est de limiter le perçage des profilés métalliques tout en bénéficiant de l’agrément technique européen (ATE/ETA), gage de conformité aux Eurocodes.
Calculs de résistance et dimensionnement des assemblages mixtes
Un escalier bois-métal ne se conçoit pas « à l’œil » : il doit être calculé comme n’importe quel ouvrage de structure. Les assemblages mixtes sont souvent les points critiques, car ils concentrent les efforts transmis entre le limon bois, les marches, les girons et la structure acier. C’est ici que les Eurocodes entrent en jeu, en particulier l’Eurocode 5 pour le bois et l’Eurocode 3 pour l’acier, complétés par les règles nationales françaises (NF EN 199x + NA).
Application de l’eurocode 5 pour la résistance du bois
L’Eurocode 5 (NF EN 1995-1-1) régit le dimensionnement des pièces en bois et de leurs assemblages. Pour un limon bois fixé sur une crémaillère métallique, les sections critiques se situent généralement au droit des percements (boulons, tire-fonds) et des encastrements de marches. On vérifie d’abord la résistance en flexion du limon, puis la résistance en compression parallèle aux fibres au droit des appuis et la résistance au cisaillement dans les zones d’entaille.
Concrètement, on calcule le moment fléchissant maximal MEd issu des charges d’exploitation (en général 2,0 à 3,0 kN/m² pour les escaliers privatifs selon l’Eurocode 1), puis on compare la contrainte de flexion σm,Ed = MEd / Wy à la résistance de calcul fm,d = fm,k / γM. Pour un chêne classé C30, fm,k ≈ 30 MPa. Les assemblages par boulons sont vérifiés grâce aux formules de l’EC5 pour l’appui du bois et la résistance au poinçonnement autour des percements, en veillant à respecter les distances minimales aux bords et aux extrémités.
Vérification des contraintes selon l’eurocode 3 pour l’acier
Côté métal, c’est l’Eurocode 3 (NF EN 1993-1-1) qui s’applique pour vérifier les profilés IPE, HEA, UPN ou les tubes utilisés pour la crémaillère et les poteaux d’escalier. La démarche est similaire : on calcule les efforts internes (moments, efforts tranchants, efforts normaux) puis on compare les contraintes aux résistances de calcul (fy/γM0). Pour des aciers de construction courants en S235 ou S355, cela permet souvent de conserver des sections relativement légères, surtout lorsque le bois reprend une partie des efforts.
Les jonctions bois-métal sont particulièrement sensibles au choix de la zone de soudure et à la distribution des efforts de contact. Une soudure d’angle mal dimensionnée au droit d’une équerre porteuse peut devenir le maillon faible de la chaîne. Il est judicieux, dans les escaliers fortement sollicités (ERP, bureaux), de valider ces assemblages par un ingénieur structure et, le cas échéant, de recourir à des logiciels de calcul éléments finis pour affiner la répartition des contraintes.
Calcul des moments fléchissants dans les girons en chêne
Les marches et girons en chêne agissent comme de petites poutres simplement appuyées ou encastrées selon la conception choisie (marche en feuillure, marche posée sur consoles acier, etc.). Le moment fléchissant maximal sous une charge ponctuelle centrée F est classiquement MEd = F·L/4, où L est la portée libre de la marche. Pour une marche de 900 mm de large, épaisseur 40 mm, portée 800 mm, soumise à 2 kN (personne + charge), on atteint facilement des contraintes de l’ordre de 10 à 15 MPa.
Il est donc essentiel de vérifier que la fibre tendue en sous-face de la marche reste dans le domaine élastique, en utilisant la relation σm,Ed = MEd / W, avec W = b·h²/6. Lorsque la largeur de marche devient importante (≥ 1 000 mm), il est prudent d’introduire un légèrement encastrement dans le limon bois ou des consoles métalliques sous-jacentes pour réduire la portée efficace. On peut aussi expliciter aux clients que des épaisseurs de 45 à 50 mm sont parfois nécessaires pour garantir la durabilité structurelle et limiter les flèches visibles.
Détermination des coefficients de sécurité γm selon NF EN 1995
Les coefficients partiels de sécurité γM sont un paramètre souvent sous-estimé dans les projets d’escaliers bois-métal. La norme NF EN 1995-1-1 distingue plusieurs valeurs de γM en fonction du type de vérification (résistance, stabilité) et du matériau (bois massif, lamellé-collé, panneaux). En France, la valeur usuelle pour le bois massif structurel est γM = 1,3, tandis que pour la boulonnerie acier on retiendra généralement γM = 1,25 à 1,5 selon le contexte.
En pratique, cela signifie que si la résistance caractéristique d’un bois en flexion est de 30 MPa, la résistance de calcul se limite à fm,d = 30 / 1,3 ≈ 23 MPa. Ce « rabotage de sécurité » permet de tenir compte des variabilités naturelles du matériau, des défauts (nœuds, fil tranché), et des incertitudes de mise en œuvre. Pour des escaliers extérieurs ou soumis à un taux d’humidité élevé, des coefficients complémentaires peuvent être appliqués, rendant encore plus indispensable un dimensionnement rigoureux des sections et des assemblages mixte bois-métal.
Solutions constructives pour escaliers hélicoïdaux bois-métal
Les escaliers hélicoïdaux bois-métal sont particulièrement appréciés pour leur compacité et leur impact architectural. La structure porteuse est souvent un fut central en acier (tube ou profilé assemblé), autour duquel viennent se fixer des marches bois rayonnantes. L’enjeu consiste à assurer une transmission d’efforts fluide entre la marche, le limon (éventuel) et le fut, tout en maîtrisant la déformation globale de la vis.
Une solution fréquente consiste à souder des platines rayonnantes sur le fut central, percées pour recevoir des boulons M10 ou M12 qui serrent la marche en bois via des entretoises métalliques. L’avantage est double : d’une part, on évite l’encastrement profond du bois dans le métal, ce qui limite les concentrations de contraintes ; d’autre part, on permet un démontage partiel des marches en cas de remplacement. Pour des escaliers très raffinés, on peut ajouter un limon hélicoïdal extérieur en tôle roulée, qui reprend une partie des charges et sert de support esthétique à une main courante continue.
Dans les projets haut de gamme, on rencontre aussi des hélicoïdaux « inversés » où la structure principale est une crémaillère acier périphérique, et le jour central reste libre. Les marches en chêne ou frêne sont alors encastrées dans cette crémaillère par des tenons métalliques ou des consoles soudées. La main courante, en bois débillardé, vient se fixer sur des balustres inox ou acier thermolaqué soudés à la crémaillère. Ce type de solution impose une grande précision de traçage et de cintrage : les écarts cumulés se voient très vite sur un escalier spiral.
Traitement anticorrosion des éléments métalliques
Dans un escalier bois-métal, le traitement anticorrosion des pièces acier est un enjeu majeur, même en intérieur. L’humidité apportée par le bois (notamment lors des premières années) et les condensations locales peuvent générer des points de rouille qui tachent le bois et compromettent la durabilité. Selon l’exposition (intérieur sec, ambiance humide, extérieur abrité ou non), on choisira un système de protection adapté.
Pour les environnements intérieurs classiques (catégorie C2 ou C3 selon ISO 12944), un thermolaquage sur acier décapé SA 2,5 est souvent suffisant, à condition que les surfaces soient bien préparées (dégraissage, égrenage) et que les chants de coupes soient repris avec une couche de primaire riche en zinc. En extérieur ou en milieu agressif (bord de mer, piscines), la galvanisation à chaud (≥ 70 µm de zinc) combinée à une finition peinture « duplex » offre une durabilité pouvant atteindre 40 à 50 ans avant premier entretien.
Une attention particulière doit être portée aux zones de contact bois-métal. Il est recommandé d’interposer une bande de mousse EPDM ou un film polyéthylène entre l’acier et le bois pour éviter les remontées d’humidité par capillarité et les phénomènes de corrosion de contact, notamment avec des essences riches en tanins comme le chêne. Dans le cas de boulonnerie inox traversante, on veillera à éviter le contact direct inox/acier galvanisé sans interface, afin de limiter les couples galvaniques.
Mise en œuvre sur chantier et contrôles qualité
Une conception soignée ne suffit pas : la mise en œuvre sur chantier conditionne largement la performance finale de l’escalier bois-métal. Les tolérances de perçage, la planéité des supports, le séquençage de pose entre structure métallique et éléments bois sont autant de paramètres qui, s’ils sont négligés, se traduiront par des craquements, des marches qui bougent ou des désalignements visibles. Mettre en place une procédure de contrôle qualité simple mais systématique est donc indispensable.
Séquençage d’assemblage des marches en hêtre sur crémaillère acier

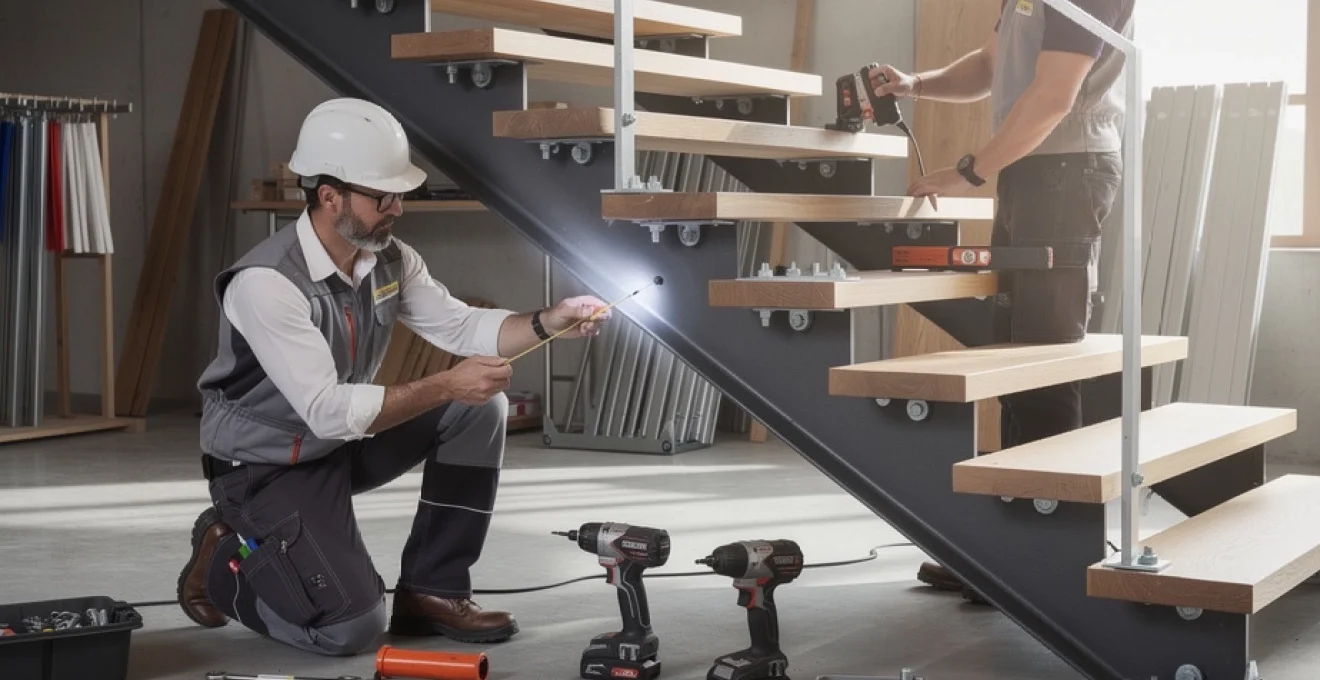

Sur un escalier à crémaillère acier avec marches en hêtre, le séquençage de pose joue un rôle clé. On commencera en général par fixer et régler précisément la structure métallique (crémaillères, poteaux, fut central le cas échéant), avec un contrôle de niveau et d’alignement à chaque étape. Une fois la partie acier validée, le montage à blanc de quelques marches représentatives permet de vérifier l’absence de conflits (murs, garde-corps, trémies).
Les marches en hêtre sont ensuite posées du bas vers le haut, en appliquant un joint souple type MS polymère ou PU souple dans les zones de contact bois-métal pour amortir les vibrations et limiter les grincements. Chaque marche est fixée de manière réversible (vis traversantes noyées, ferrures invisibles, consoles vissées) afin de pouvoir intervenir ultérieurement. Il est conseillé de serrer les vis au couple recommandé, puis de réaliser un second contrôle de serrage après 24 heures, une fois le bois stabilisé.
Contrôle des tolérances dimensionnelles selon DTU 36.3
Le DTU 36.3 relatif aux escaliers et garde-corps bois fixe des tolérances dimensionnelles qui restent pertinentes pour les ouvrages mixtes bois-métal. Par exemple, la variation admissible de hauteur de marche entre deux marches consécutives est limitée à 5 mm, et la variation cumulée sur l’ensemble de la volée ne doit pas dépasser 15 mm. De même, l’écart entre deux girons ne doit pas excéder 10 mm pour garantir un confort de pas satisfaisant.
Sur chantier, ces contrôles se traduisent par des mesures systématiques au niveau laser, à la pige, et au gabarit de giron. Il est judicieux de consigner ces valeurs dans une fiche de réception interne, signée par le chef de chantier ou le maître d’œuvre. En cas de dérive (par exemple, un décalage accumulé au niveau d’un palier), des corrections ponctuelles peuvent encore être apportées en intercalant des cales de réglage sous les limons bois ou en reprenant certains percements dans l’acier, plutôt que de forcer mécaniquement l’assemblage.
Vérification de l’équerrage et du niveau des paliers intermédiaires
Les paliers intermédiaires jouent un rôle de redistribution des efforts et de confort de circulation. Un palier mal de niveau ou non équerré par rapport aux volées adjacentes se traduira visuellement par des joints de marches irréguliers et, structurellement, par des concentrations de contraintes inattendues. On vérifiera donc systématiquement la planéité (défaut ≤ 3 mm sous la règle de 2 m) et l’horizontalité (tolérance de l’ordre de 2 mm/m) des paliers béton ou acier avant pose des revêtements bois.
L’équerrage est contrôlé par la méthode des diagonales (théorème de Pythagore) ou au laser. Si des écarts sont constatés, il est souvent plus pertinent de les corriger au niveau des supports (cale, reprise de chape, rectification des platines acier) plutôt que de « tordre » artificiellement le bois. Gardons à l’esprit qu’un escalier bois-métal bien posé se voit surtout par ce qui ne se voit pas : des alignements justes, des jeux constants et un confort de marche naturel.
Finitions et ponçage des raccords bois-métal
La finiton des raccords bois-métal est la dernière étape, mais pas la moins importante. Un ponçage soigné des nez de marches, des chants de limons et des zones de contact avec l’acier permet d’éviter les arêtes vives et les zones d’accrochage. On travaille en général au grain 120, puis 150 ou 180 selon la finition choisie (huile, vernis, vitrificateur). Les joints périphériques (entre bois et acier, ou entre bois et mur) sont garnis d’un mastic acrylique ou MS polymère, puis éventuellement peints pour un rendu homogène.
Sur le plan esthétique, l’harmonie entre le ton du bois (chêne, hêtre, frêne) et la teinte de l’acier (noir sablé, gris anthracite, inox brossé) doit être pensée dès la conception. Un contraste trop fort peut mettre en avant le moindre défaut d’alignement, tandis qu’une combinaison subtile valorisera la pureté des lignes. En soignant ces détails, vous transformez un assemblage technique bois-métal en véritable élément architectural, à la fois fiable, durable et agréable à utiliser au quotidien.
