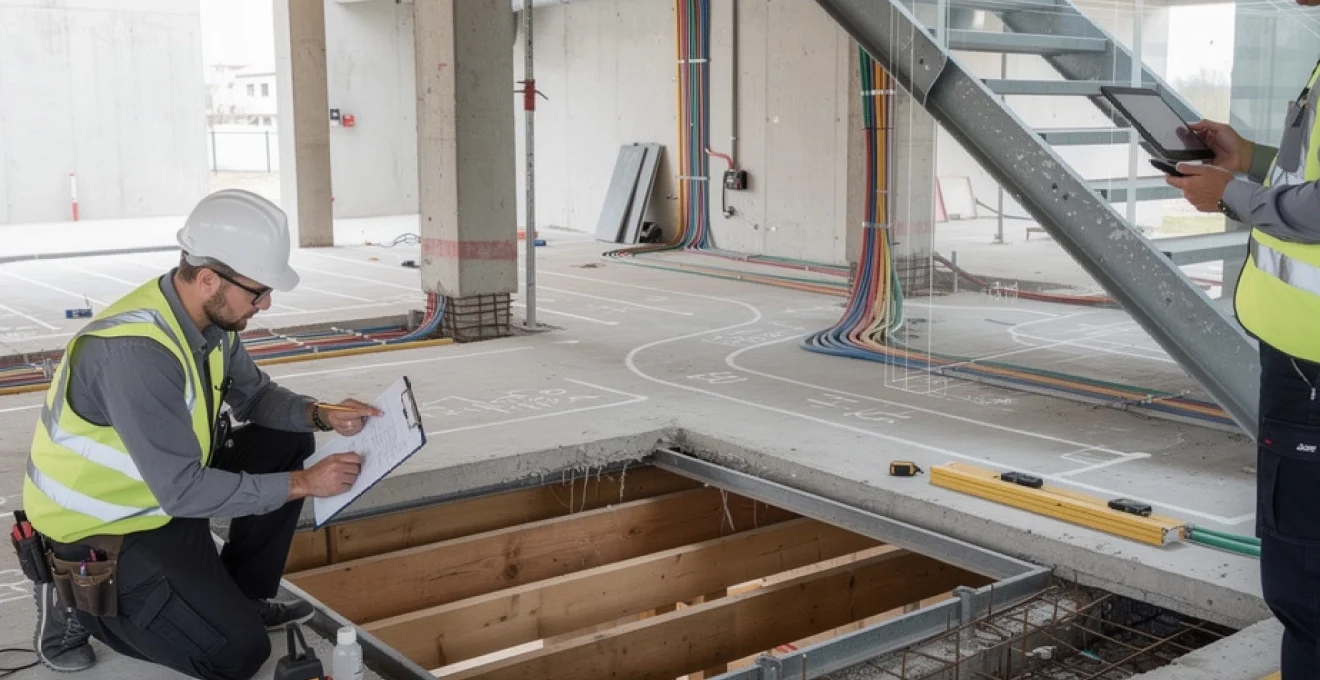

L’installation d’un escalier dans un bâtiment existant ou en construction représente un défi technique majeur qui nécessite une planification rigoureuse et une compréhension approfondie des contraintes structurelles. Contrairement à ce que l’on pourrait penser, percer une dalle ou créer une trémie ne se résume pas à une simple découpe : cette opération affecte directement l’intégrité structurelle du bâtiment, modifie la répartition des charges et peut compromettre la sécurité des occupants si elle n’est pas réalisée selon les normes en vigueur. Chaque projet d’escalier exige une analyse préalable détaillée des éléments porteurs, des réseaux techniques traversants et des exigences réglementaires spécifiques. Vous devez absolument prendre en compte ces paramètres avant d’entamer les travaux pour éviter des désordres coûteux, voire dangereux.
L’analyse de la portance du plancher et de la capacité de charge structurelle
Avant toute intervention sur un plancher existant, vous devez impérativement évaluer sa capacité à supporter les charges supplémentaires générées par l’escalier. Cette étape fondamentale conditionne la faisabilité technique du projet et détermine les renforts nécessaires. Un escalier en béton peut peser entre 250 et 400 kg par mètre carré, tandis qu’un escalier métallique génère environ 140 kg de charge permanente, auxquelles s’ajoutent les charges d’exploitation dues aux usagers.
Le calcul des charges permanentes et d’exploitation selon l’eurocode 1
L’Eurocode 1 (EN 1991) établit les méthodes de calcul des actions sur les structures. Pour un escalier résidentiel, vous devez considérer une charge d’exploitation minimale de 250 kg/m² selon la norme NF EN 1991-1-1. Cette valeur augmente à 400 kg/m² pour les établissements recevant du public (ERP). Les charges permanentes incluent le poids propre de l’escalier, des revêtements de finition et des éléments de protection comme les garde-corps. Un bureau d’études structure calcule précisément ces charges en tenant compte du matériau choisi : le bois génère environ 600 kg/m³, l’acier 7850 kg/m³, et le béton armé 2500 kg/m³. Ces calculs intègrent également les coefficients de sécurité prescrits par les réglementations, généralement compris entre 1,35 et 1,50 pour les charges permanentes.
L’évaluation de la résistance des solives et poutres porteuses existantes
La résistance des éléments porteurs existants constitue un facteur déterminant dans la faisabilité de votre projet. Les solives en bois, couramment espacées de 40 à 60 cm dans les constructions anciennes, doivent être inspectées pour détecter d’éventuelles dégradations : fissures, attaques d’insectes xylophages, pourriture ou déformations. Pour les planchers en béton armé, l’enrobage des armatures et leur état de corrosion nécessitent une attention particulière. Selon une étude de 2022, environ 35% des planchers dans les bâtiments de plus de 50 ans présentent une capacité portante inférieure aux normes actuelles. Vous devez donc faire réaliser une vérification par un ingénieur structure qualifié qui déterminera si les éléments existants peuvent supporter les charges supplémentaires ou si des renforts sont nécessaires.
Les tests de diagnostic structurel par
carottage, pachomètre ou sondage non destructif permettent de caractériser précisément la structure sans la fragiliser. Le carottage consiste à prélever un cylindre de béton ou de maçonnerie afin d’analyser la résistance en laboratoire (essais de compression, teneur en eau, densité). Les méthodes non destructives, comme les mesures au scléromètre, la radarisation de dalle ou la détection électromagnétique des aciers, offrent une cartographie des armatures (diamètre, enrobage, espacement) et des zones potentiellement fragilisées.
Dans un projet d’escalier, ces diagnostics structuraux servent à confirmer que le plancher supportera l’ouverture de trémie et les nouvelles charges concentrées. Ils permettent aussi de repérer les zones à éviter (poutres principales, nappes d’armatures tendues) et d’anticiper le positionnement des chevêtres. Un rapport de diagnostic bien documenté devient la base de travail de l’ingénieur structure pour le dimensionnement des renforts. Sans cette étape, vous travaillez « à l’aveugle », avec un risque réel de sous-dimensionner ou, au contraire, de surdimensionner les renforts et de renchérir inutilement le chantier.
Le dimensionnement des renforts métalliques IPN ou HEB pour la trémie
La création d’une trémie d’escalier entraîne une interruption locale des éléments porteurs (solives, poutrelles, dalle pleine). Pour conserver la continuité de la descente de charges, on met en place des renforts métalliques de type IPN, IPE ou HEB qui jouent le rôle de chevêtres. Leur dimensionnement se fait en fonction de la portée, des charges permanentes et d’exploitation, ainsi que des conditions d’appui (encastrement, articulation, reprise en bout sur un mur porteur, un poteau ou un profil existant).
Concrètement, l’ingénieur applique les règles de l’Eurocode 3 (EN 1993) pour vérifier résistance, flèche maximale admissible et stabilité globale du renfort. Un IPN sous-dimensionné peut se déformer avec le temps, générer des fissures dans les cloisons adjacentes ou un inconfort de vibration lors du passage sur l’escalier. À l’inverse, un profil trop massif complique l’intégration architecturale, abaisse la hauteur libre sous plafond et alourdit la structure. Vous devez également anticiper la protection incendie de ces éléments métalliques (peinture intumescente, encoffrement), surtout en logement collectif ou en ERP, où les exigences de stabilité au feu sont renforcées.
Les dimensions réglementaires de la trémie d’escalier selon le DTU 36.1
Une fois la capacité portante validée et les renforts dimensionnés, la question cruciale devient : quelle taille donner à la trémie pour conjuguer confort d’usage, sécurité et respect des normes ? Le DTU 36.1 et les recommandations issues de la norme NF P 21-211 encadrent les proportions de l’escalier, mais aussi les dimensions minimales du passage. C’est à ce stade que la conception se précise : type d’escalier (droit, quart-tournant, hélicoïdal), emmarchement, giron, reculement et hauteur d’échappée doivent être pensés comme un ensemble cohérent.
Le calcul de l’emmarchement et du giron conforme à la loi de blondel
La fameuse loi de Blondel constitue la base du confort de marche d’un escalier. Elle relie la hauteur de marche (h) et le giron (g, profondeur utile de la marche) par la formule : 2h + g = 60 à 64 cm. Cette relation vise à reproduire la foulée naturelle d’une personne adulte. Par exemple, une hauteur de marche de 18 cm et un giron de 27 cm donnent : 2 × 18 + 27 = 63 cm, ce qui se situe dans la zone de confort.
L’emmarchement, c’est-à-dire la largeur utile de l’escalier, doit généralement être d’au moins 80 cm dans une maison individuelle pour permettre le croisement occasionnel de deux personnes et le passage d’objets volumineux. Dans la pratique, viser entre 80 et 90 cm représente un bon compromis entre confort et emprise au sol. Un emmarchement insuffisant vous semblera acceptable sur plan, mais se révèlera vite contraignant au quotidien, notamment pour monter des meubles ou pour un usage par des personnes à mobilité réduite légère.
Les dimensions minimales de passage : largeur utile et hauteur sous plafond
Au-delà des marches elles-mêmes, c’est toute la section de passage qui doit être étudiée. La largeur utile d’un escalier résidentiel ne devrait jamais être inférieure à 70 cm, même dans un espace très contraint, et se situe idéalement entre 80 et 100 cm. Dans les bâtiments collectifs et les ERP, les largeurs minimales augmentent significativement, car elles prennent en compte les besoins d’évacuation en cas d’incendie et la fréquentation accrue.
La hauteur sous plafond, ou échappée, doit être d’au moins 1,90 m en France pour éviter les chocs de tête, avec une recommandation fréquente à 2,00 m pour un meilleur confort. Cette dimension se mesure verticalement entre le nez de marche et l’intrados de la dalle ou l’obstacle supérieur (poutre, plafond, faux-plafond). Sous-estimer l’échappée est une erreur fréquente : vous risquez d’obtenir un escalier fonctionnel sur le papier mais nécessitant de se pencher à la montée, ce qui est inacceptable en logement neuf et difficilement admissible en rénovation.
Les normes d’échappée et de reculement pour escaliers droits et hélicoïdaux
Le reculement correspond à la longueur horizontale nécessaire au développement de l’escalier, depuis le départ jusqu’à l’arrivée, en projection au sol. Pour un escalier droit, ce reculement dépend directement du nombre de marches, du giron et de la configuration des paliers. Pour un escalier hélicoïdal, qui occupe souvent un encombrement circulaire réduit, c’est le diamètre total (ou côté de trémie carrée) qui joue le rôle de reculement.
Pour garantir une échappée réglementaire, vous devez articuler reculement, hauteur à franchir et forme de trémie. Un escalier droit confortable nécessite typiquement un reculement de 3,20 à 3,80 m pour une hauteur d’étage d’environ 2,70 m. Les escaliers hélicoïdaux, souvent choisis pour leur faible emprise, imposent en contrepartie un rayon de giration suffisant pour maintenir un giron acceptable sur la ligne de foulée (généralement prise à 50 à 60 cm du fût central). Un diamètre trop faible vous contraindra à des marches trop étroites à l’intérieur, rendant la descente délicate voire dangereuse.
Les spécifications pour escaliers ERP selon l’arrêté du 24 septembre 2009
Dans les établissements recevant du public, l’arrêté du 24 septembre 2009 relatif à l’accessibilité impose des exigences renforcées. Les escaliers doivent notamment offrir une largeur minimale calculée en fonction de l’effectif évacué, avec des valeurs courantes d’au moins 1,20 m voire 1,40 m pour certaines catégories d’ERP. La hauteur de marche doit rester modérée (souvent < 17 cm) et le giron généreux (≥ 28 cm) afin de faciliter l’utilisation par un public très diversifié.
Les nez de marche doivent être antidérapants et visuellement contrastés, et des bandes d’éveil à la vigilance sont requises en haut des escaliers pour les personnes malvoyantes. L’échappée reste au minimum de 2,00 m, avec une attention particulière portée à l’absence d’angles saillants ou d’obstacles en surplomb. Vous l’aurez compris : dès que vous sortez du cadre strict de la maison individuelle, la trémie d’escalier doit être pensée comme un dispositif d’évacuation autant que comme un simple moyen de circulation verticale.
Le positionnement de la ligne de foulée et l’optimisation de l’espace de débattement
La ligne de foulée représente le trajet théorique le plus couramment emprunté par l’utilisateur dans l’escalier, généralement située au milieu pour un escalier droit, ou à 50–60 cm du bord intérieur pour un escalier tournant ou hélicoïdal. C’est sur cette ligne que l’on vérifie la loi de Blondel, le giron utile et la régularité des marches. Un mauvais positionnement de la ligne de foulée peut conduire à un escalier « confortable » côté rampe, mais très inconfortable côté mur, ou inversement.
Optimiser l’espace de débattement, c’est trouver le meilleur compromis entre emprise au sol, hauteur de l’escalier et circulation autour de la trémie. Par exemple, dans un séjour ouvert, vous chercherez souvent à limiter la longueur de reculement pour conserver une zone de vie généreuse, tout en évitant un escalier trop raide. Dans un couloir étroit, au contraire, un escalier quart-tournant ou deux-quarts-tournant permettra de « plier » la ligne de foulée pour libérer les dégagements. Posez-vous la question : où l’escalier gênera-t-il le moins vos usages quotidiens (ouverture de portes, passage de meubles, circulation des enfants) ?
Les contraintes liées aux réseaux techniques et fluides traversants
Créer une trémie dans une dalle ou un plancher ne concerne pas uniquement la structure porteuse. Sous la surface, on trouve souvent un véritable réseau» d’installations : gaines électriques, conduites d’eau, évacuations, ventilation, voire plancher chauffant. Percer sans repérage préalable revient un peu à creuser dans un mur sans savoir s’il contient des câbles ou des canalisations : les risques de fuite, de court-circuit ou de dysfonctionnement sont réels, et les réparations toujours coûteuses.
Le repérage des gaines électriques, conduites d’eau et évacuations sanitaires
Avant tout percement de dalle pour une trémie d’escalier, vous devez réaliser un repérage exhaustif des réseaux existants. Cela commence par la consultation des plans d’exécution (électricité, plomberie, CVC) lorsqu’ils sont disponibles. En rénovation, ces plans sont souvent incomplets ou absents, et le recours à des technologies de détection s’impose : radars de sol, détecteurs électromagnétiques, caméras endoscopiques pour les faux-plafonds.
Les conduites d’eau et d’évacuation présentent un double enjeu : éviter de les endommager lors de la découpe de la dalle, mais aussi vérifier qu’elles ne passent pas dans la future emprise de l’escalier où elles seraient inaccessibles pour la maintenance. En cas de conflit, un dévoiement des réseaux sera nécessaire, avec un impact sur le coût global et le planning du chantier. Anticiper ces ajustements dès la phase d’étude évite les « mauvaises surprises » une fois la démolition entamée.
La protection des réseaux de chauffage central et plancher chauffant
La présence d’un plancher chauffant hydraulique ou électrique complique fortement le percement d’une trémie. Les boucles de chauffage sont généralement réparties de manière dense dans la dalle ou la chape, et la moindre coupe accidentelle entraîne une fuite ou une perte de performance. Des plans « as built » et une détection par caméra thermique ou par radar sont alors indispensables pour cartographier précisément les zones à préserver.
Lorsque l’ouverture d’escalier est incompatible avec le réseau existant, il faudra reconfigurer le plancher chauffant, par exemple en créant de nouvelles boucles autour de la trémie et en obturant soigneusement les tronçons inutilisés. Pour un chauffage central traditionnel en radiateurs, l’enjeu principal réside dans la protection mécanique des colonnes montantes et des tuyauteries qui longent parfois les murs porteurs. Un coffrage de protection temporaire, lors du percement et de la pose de l’escalier, limite les risques de choc ou de perforation accidentelle.
Le dévoiement des conduits de VMC et extraction d’air
Les conduits de VMC simple ou double flux et les gaines d’extraction (cuisines, sanitaires) empruntent souvent des cheminements en plafond ou dans l’épaisseur de la dalle. L’implantation d’un escalier peut venir couper ces trajets et nuire au bon fonctionnement du système de ventilation. Un dévoiement s’impose alors : il s’agit de modifier le tracé des conduits pour contourner la trémie tout en respectant les sections minimales, les pentes d’écoulement éventuelles (pour les conduits horizontaux) et les recommandations du fabricant.
Vous devez veiller à ne pas multiplier les coudes ou les longueurs excessives, qui augmenteraient les pertes de charge et dégraderaient le rendement de la VMC. Dans certains cas, le repositionnement d’une bouche d’extraction ou d’insufflation sera plus judicieux que le dévoiement complet de la gaine. Là encore, une coordination étroite entre l’architecte, le chauffagiste et l’électricien est indispensable pour aboutir à un escalier bien intégré dans l’ensemble des réseaux techniques du bâtiment.
Les exigences acoustiques et thermiques lors du percement de dalle
Créer une trémie pour un escalier, c’est aussi ouvrir une « cheminée » entre deux niveaux qui, si elle est mal traitée, fera circuler non seulement les personnes mais aussi le bruit, les odeurs et la chaleur. Les performances acoustiques et thermiques initiales du plancher peuvent être fortement dégradées par un percement non maîtrisé. Vous devez donc prévoir des dispositifs de traitement périphérique autour de l’escalier pour limiter les nuisances.
Sur le plan acoustique, l’objectif est de réduire la transmission des bruits d’impact (pas sur les marches) et des bruits aériens (voix, télévision) entre étages. Cela passe par l’utilisation de marches désolidarisées via des bandes résilientes, de revêtements de sol acoustiques, et d’un traitement soigné des jonctions entre l’escalier, la trémie et les cloisons. Thermiquement, la cage d’escalier peut devenir un pont thermique ou un conduit de convection qui favorise la déperdition de chaleur en hiver et la surchauffe en été. Des parois latérales isolées, un vitrage performant pour les escaliers proches de façades, et une conception bioclimatique (positionnement par rapport aux apports solaires) permettent de limiter ces effets.
La compatibilité avec les murs porteurs et voiles en béton armé
Dans de nombreux projets, l’escalier vient s’appuyer sur un mur porteur ou un voile en béton armé, voire nécessite d’y percer une ouverture complémentaire (passage, jour d’escalier, niche). Or, modifier un mur porteur n’est jamais anodin : vous intervenez sur l’ossature même du bâtiment. Comme pour le plancher, toute intervention sur ces éléments doit être validée par un ingénieur structure et encadrée par des méthodes de renfort adaptées (chevêtres, linteaux, poutres de reprise).
L’identification des éléments structuraux par analyse des plans de construction
La première étape consiste à identifier avec précision ce qui relève ou non de la structure : murs porteurs, voiles, refends, poteaux, poutres. L’analyse des plans de construction (plans de coffrage, plans de ferraillage, coupes structurelles) permet de distinguer les simples cloisons de distribution des éléments qui participent à la stabilité globale. Dans l’existant, cette lecture des plans est complétée par une inspection visuelle et, au besoin, par des sondages localisés pour vérifier l’épaisseur, la nature des matériaux et la présence d’armatures.
Cette identification est cruciale : percer une simple cloison de plâtre ne pose pas les mêmes enjeux que créer un jour dans un voile de contreventement ou dans un mur porteur en maçonnerie. Une erreur de diagnostic peut entraîner des déformations différées, l’apparition de fissures structurelles, voire, dans les cas extrêmes, compromettre la stabilité d’un plancher ou d’un pan de façade. Vous devez toujours considérer le mur comme porteur par défaut, tant que le contraire n’a pas été démontré.
Les techniques de chevêtre et chaînage pour report de charges
Lorsque l’ouverture d’escalier empiète sur un mur porteur ou sur un alignement de solives, la solution consiste à organiser un report de charges vers des éléments adjacents. C’est le rôle des chevêtres (poutres transversales renforcées) et des chaînages (liaisons rigides horizontales ou verticales) qui redistribuent la descente de charges autour de la trémie. Dans un plancher bois, on installe par exemple des solives jumelées (doubles ou triples) en bord de trémie, reliées à des solives d’enchevêtrement par des sabots métalliques.
Dans une structure béton, on met en œuvre des poutres ou linteaux armés en périphérie de la trémie, ancrés dans les voiles ou les poutres existants. L’objectif est de recréer un « cadre rigide » autour de l’ouverture, capable de reprendre les charges que supportaient auparavant les éléments supprimés. Ce travail doit respecter les principes de continuité des armatures et de limitation des concentrations de contraintes, sous peine de générer des zones de faiblesse. Là encore, les calculs suivant les Eurocodes assurent que les sections de béton et d’acier sont adaptées aux efforts réels.
La mise en œuvre d’étaiements provisoires et poutres de soutènement
Pendant la phase de travaux, la structure se trouve temporairement affaiblie, notamment lorsque l’on démolit une partie de dalle ou de mur porteur avant la pose des renforts définitifs. Pour garantir la sécurité du chantier et éviter tout mouvement incontrôlé, il est indispensable de mettre en place des étaiements provisoires et, si nécessaire, des poutres de soutènement temporaires. Ces dispositifs reprennent les charges pendant la durée des travaux, un peu comme un échafaudage soutient une façade durant une rénovation.
Les étais métalliques réglables, les tours d’étaiement et les poutrelles en acier ou en bois massif sont dimensionnés en fonction des surcharges potentielles et de la hauteur sous plafond. Ils doivent être installés sur un support stable (poutre, dalle, massif) et vérifiés régulièrement. Retirer un étai trop tôt ou mal calé peut provoquer un fléchissement instantané, voire une rupture brutale d’un élément structurel. En confiant cette phase à une entreprise habituée aux reprises en sous-œuvre, vous sécurisez non seulement votre bâtiment, mais aussi tous les intervenants sur le chantier.
